0510-83591626
0510-83591626
不銹鋼耐腐蝕是由于在不銹鋼表面生成了一層極薄的、粘著性好的、半透明的氧化鉻薄膜。這層膜一旦遭到破壞，鋼中的鉻與大氣中的氧發生化學反應就能迅速地恢復這層薄膜，同時，機械損傷也能很快再生成一層保護薄膜。但是，如果受到離子的化學侵蝕，比如氯離子，可能難于抵抗侵蝕，這就可能因氧氣毫無阻擋地進入，而使腐蝕加劇。
不銹鋼三氯化鐵點蝕是不銹鋼明顯腐蝕的通常形式。一般以針狀腐蝕開始，由于腐蝕的產生，受腐蝕部位變黑色或變成深褐色。大多數嚴重腐蝕環境中，點蝕的數量和深度增加，使表面呈現受腐蝕的外觀。在弱腐蝕條件下，點蝕本身不可能從表面上明顯減少，但是在表面上可能出現腐蝕產生一層薄膜，當銹斑滲出就可能使周圍失去光澤。
方法A:用符合HG/T. 3474規定的分析純三氯化鐵(FeC13.6H2O)100g溶于900mL蒸餾水或去離子水中，配制成6%FeC13溶液。試驗溫度為22℃士1℃或50℃ 士1℃，連續試驗72 h。
方法B：把符合GB/T 622規定的優級純鹽酸和蒸餾水或去離子水配置成0.05 mol/L(即稀釋約245倍)的鹽酸溶液，把符合HG/T 3474規定的分析純三氯化鐵 (FeCla．6H2O)100g溶于900mL0.05 mol/L鹽酸溶液中，配制成0.16%HCI十6%FeCl3溶液。試驗溫度為35℃士1℃或50℃±1℃，連續試驗24 h。
可根據不銹鋼的種類，預期的服役環境等，由供需雙方協議確定試驗溫度和時間。
1.1根據供需雙方協議，選擇合適的試驗方法。
1.2將配制好的三氯化鐵溶液倒入試驗容器中，每平方厘米試樣表面積所需的試驗溶液量應在20mL
以上。將試驗容器放入恒溫槽中，加熱到規定溫度。
1.3試驗溶液達到規定溫度后，把試樣放到溶液中的支架上，浸泡相應的試驗時間。試驗過程中，在試
樣容器上蓋上表面皿等以防止溶液蒸發。
1.4在一個試驗容器中，原則上試驗一個試樣。對同一鋼種，同一熱處理制度的試樣，如能滿足其他試
驗條件，允許在同一容器中放2片或更多的試樣，但試樣不能互相接觸。
1.5每次試驗結束后，取出試樣按GB/T 16545中規定的方法，清除腐蝕產物，洗凈、干燥后稱重。
1.6每次試驗要用新的試驗溶液。

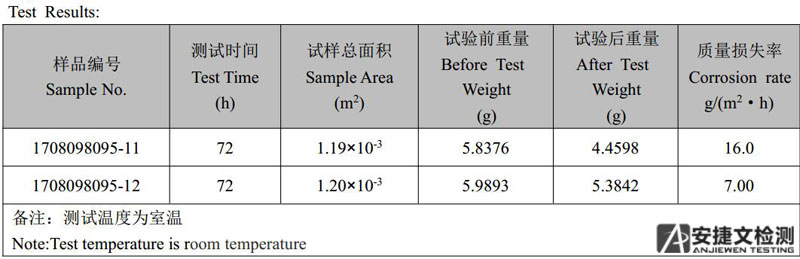

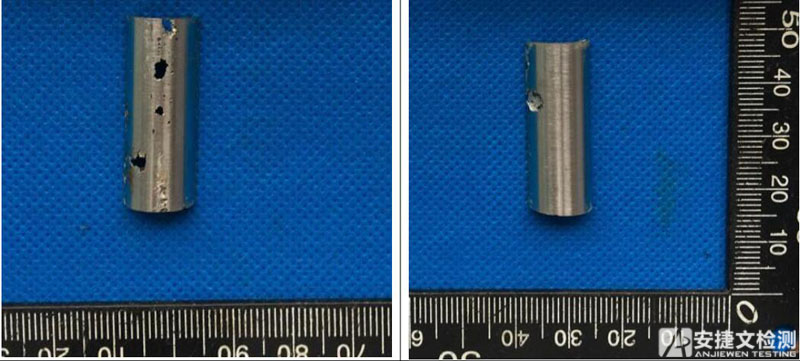

檢測項目 | 檢測標準 | 檢測周期 | 送樣要求 |
點腐蝕 | ASTM G48 method A | 8個工作日 | 1.≥25*50*(2~6)mm； 2.推薦72h，可協商 |
GB/T 17897-2016 | 6個工作日 | 1. 表面積≥10cm2 2. 建議(30~40)*20*(1.5~5)mm 3.推薦24h，可協商 | |
JIS G0578:2000 | |||
點蝕評價 | GB/T 18590-2001 |
官網微信
Copyright ? 2017-2024 江蘇隱石實驗科技有限公司 All Rights Reserved 備案號：蘇ICP備2021030923號-2
蘇公網安備32020502001473 技術支持：迅誠科技
