0510-83591626
0510-83591626
步冷試驗就是分步冷卻，溫度每降一級，保溫更長時間，使鋼產生最大的回火脆性，之后進行一系列的沖擊試驗，繪制出步冷試驗前 、后回火脆化程度的曲線以確定延脆性的轉變溫度。
步冷試驗能使一些未脆化的材料在短時間內 達到一定的脆化程度,因而在工程上和科學研究上得到廣泛的應用.
一般鋼材隨著溫度的降低，沖擊韌性（沖擊功）降低，當降至某一溫度時，沖擊韌性（沖擊功）急劇下降，鋼材由韌性斷裂變為脆性斷裂，這種轉變稱為冷脆轉變，轉變的溫度就稱為冷脆溫度，也即是脆性轉變溫度。 影響脆性轉變溫度的因素很多，有材料本身的因素，如晶體結構及強度等級、合金元素及夾雜物、晶粒大小等，有外部因素，如形變速度、應力狀態、試樣尺寸等。
回火脆化：一些鋼材隨著回火溫度的升高，沖擊
韌性反而下降的現象。
回火脆性分為低溫回火脆性、高溫回火脆性
低溫回火脆性：( 250—400℃)不可逆回火
高溫回火脆性：
1、500～650℃溫度范圍回火。
2、650℃回火后以緩慢冷卻速度經過350—600℃
3、650℃以上回火后在350—600℃溫度范圍長期加熱或者服役。

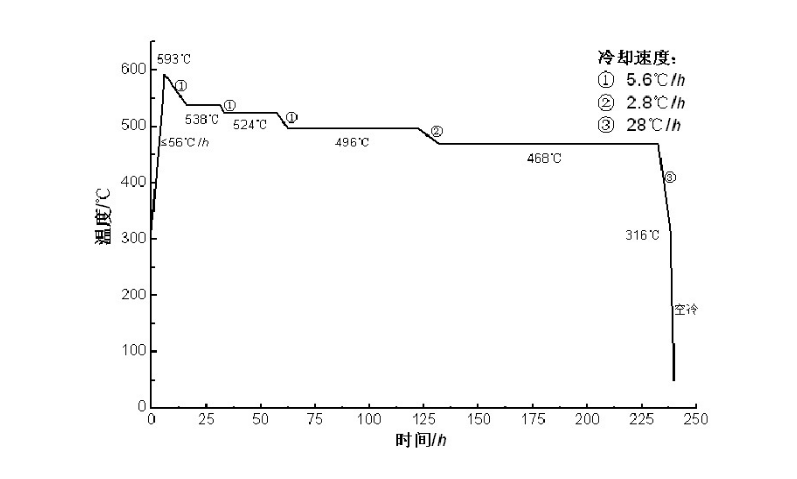

評定鋼材的回火脆性首先要對鋼材進行脆化處理，通常對Cr-Mo鋼來說采用分步冷卻脆化處理(S．C)，簡稱步冷。
1、化學成分(P.Sn、Si、M n、Cr、Mo
2、熱處理工藝(正火、回火、PWHT)
3、金相組織
試驗項目 | 試驗標準 | 備注 | |
常溫沖擊 | GB/T229-2007 | 金屬材料 夏比擺錘沖擊試驗方法 | 樣品尺寸不小于55*10*10mm |
ASTM E23-12c | ASTM E23-12C Standard Test Methods for Notched Bar Impact Testing of Metallic Materials1 金屬材料缺口試樣標準沖擊試驗方法 | ||
ASTM A370-14 | Standard Test Methods and Definitions for Mechanical Testing of Steel Products 鋼制品力學性能試驗的標準試驗方法和定義 | ||
EN ISO148-1: 2010 | Metallic Materials - Charpy Pendulum Impact Test - Part 1: Test Method 金屬材料 - 夏比擺錘沖擊試驗 - 第1部分：試驗方法 | ||
JIS Z 2242-2005 | 金屬材料沖擊試驗方法 | ||
ISO 148-1:2009 | Metallic materials — Charpy pendulum impact test — Part 1: Test method 金屬材料－夏比擺錘沖擊試驗－第1部分：試驗方法 | ||
AS 1544.2-2003 | Methods For Impact Tests On Metals - Charpy V-notch 金屬材料沖擊試驗方法 第二部分:夏比V 型缺口 | ||
低溫沖擊 | ASTM E23-12c | Standard Test Methods for Notched Bar Impact Testing of Metallic Ma 金屬材料缺口試樣標準沖擊試驗方法 | 樣品尺寸不小于55*10*10mm |
ASTM A370-14 | Standard Test Methods and Definitions for Mechanical Testing of Steel Products 鋼制品力學性能試驗的標準試驗方法和定義 | ||
GB/T 229-2007 | 金屬材料 夏比擺錘沖擊試驗方法 | ||
ISO 148-1:2009 | Metallic materials — Charpy pendulum impact test — Part 1: Test method 金屬材料－夏比擺錘沖擊試驗－第1部分：試驗方法 | ||
JIS Z 2242-2005 | 金屬材料沖擊試驗方法 | ||
AS 1544.2-2003 | Methods For Impact Tests On Metals - Charpy V-notch 金屬材料沖擊試驗方法 第二部分:夏比V 型缺口 | ||
沖擊脆性轉變溫度 | JIS Z2242:2005 | 金屬材料沖擊試驗方法 | 沖擊能量：150J、300J 擺錘預揚角：150° 擺軸中心至沖擊點距離：750mm 沖擊速度：5.2m/s 試樣支座跨距：40mm |
沖擊能量轉變溫度 | 金屬材料沖擊試驗方法 | ||
沖擊 NIST 證書 | ASTM E23-12c | Standard Test Methods for Notched Bar Impact Testing of Metallic Ma 金屬材料缺口試樣標準沖擊試驗方法 | |
官網微信
Copyright ? 2017-2024 江蘇隱石實驗科技有限公司 All Rights Reserved 備案號：蘇ICP備2021030923號-2
蘇公網安備32020502001473 技術支持：迅誠科技
