国产精品久久久久久久久久久久久久久久久 _欧美刺激性大交免费视频_久久久久久久久久久久久女过产乱_深夜国产在线播放_欧美日韩不卡在线_欧美 日韩 国产精品_色综合小说天天综合网_精品人妻无码一区二区_成人在线爆射

1、什么是沸騰氯化鎂應(yīng)力腐蝕試驗？沸騰氯化鎂應(yīng)力腐蝕試驗的意義？

應(yīng)力腐蝕開裂是指受定拉伸應(yīng)力作用的金屬材料在某些特定的介質(zhì)中,由于腐蝕介質(zhì)和應(yīng)力的協(xié)同作用而發(fā)生的脆性斷裂現(xiàn)象。在有水和硫化氫存在的情況下，一般指與局部腐蝕的陽極過程和拉應(yīng)力（殘留的和(或)施加的）相關(guān)的開裂形式。

沸騰氧化鎂應(yīng)力腐蝕試驗是指在特定濃度的沸騰氯化鎂溶液中，采用恒負荷拉伸或U型彎曲的加載方式，測定不銹鋼及合金材料的抗蝕能力。沸騰氧化鎂應(yīng)力腐蝕試驗可以通過不同程度的應(yīng)力腐蝕開裂敏感性為在含氯水環(huán)境中的不銹鋼及合金提供加速試驗方法。通常在熱含氯環(huán)境中具有一定抗蝕能力的材料在這個試驗中會出現(xiàn)開裂。此法可用于探究成分、熱處理、表面加工、顯微組織和應(yīng)力對不銹鋼及合金材料的氯化物應(yīng)力腐蝕開裂敏感性的影響。

沸騰氧化鎂中的抗應(yīng)力腐蝕開裂在可能的情況下將與在用材料的抗蝕能力有關(guān)，但這種情況并不是一直都會出現(xiàn)。沸騰氧化鎂能導致許多不銹鋼發(fā)生孔蝕。這將可能導致伴隨由于耐蝕凈截面積減小而造成機械性能失效的應(yīng)力腐蝕失效原因多樣化。當使用小截面試樣、高許用應(yīng)力、長暴露周期的抗應(yīng)力腐蝕合金或具有以上特點的材料時，這種影響更大。為了正確評估失效原因要進行嚴格的測試與檢驗。

2、沸騰氯化鎂應(yīng)力腐蝕試驗測試標準有哪些？

YB/T 5362-2006銹鋼在沸騰氯化鎂溶液中應(yīng)力腐蝕試驗方法

ASTM G36-1994（2013）評定在沸騰的氯化鎂溶液中金屬及其合金的抗應(yīng)力腐蝕斷裂

GB/T 17898-1999不銹鋼在沸騰氯化鎂溶液中應(yīng)力腐蝕試驗方法（已作廢）

3、沸騰氯化鎂應(yīng)力腐蝕試驗測試要點總結(jié)

（1）YB/T 5362-2006銹鋼在沸騰氯化鎂溶液中應(yīng)力腐蝕試驗方法

適用范圍：本標準規(guī)定了不銹鋼在恒負荷拉伸，U型彎曲試驗條件下試樣制備和要求、試驗儀器和設(shè)備、試驗條件和步驟及試驗報告；適用于評價不銹鋼在沸騰氯化鎂溶液中應(yīng)力腐蝕敏感性。

試樣加載方式：恒負荷拉伸、U型彎曲

試驗溶液：在常溫下，PH3~7、氯化鎂20%水溶液；沸點為143℃±1℃，氯化鎂濃度為42%；沸點為155℃±1℃，氯化鎂濃度為45%

試樣要求：恒負荷拉伸 板狀：30mm*3mm*2mm或30mm*5mm*4mm，棒狀，φ3mm*30mm或φ5mm*30mm；U型彎曲 板狀：75mm*（10mm或15mm）*（1~3mm）；每次3個試樣

試驗設(shè)備：拉伸試驗機、試驗容器、加熱裝置

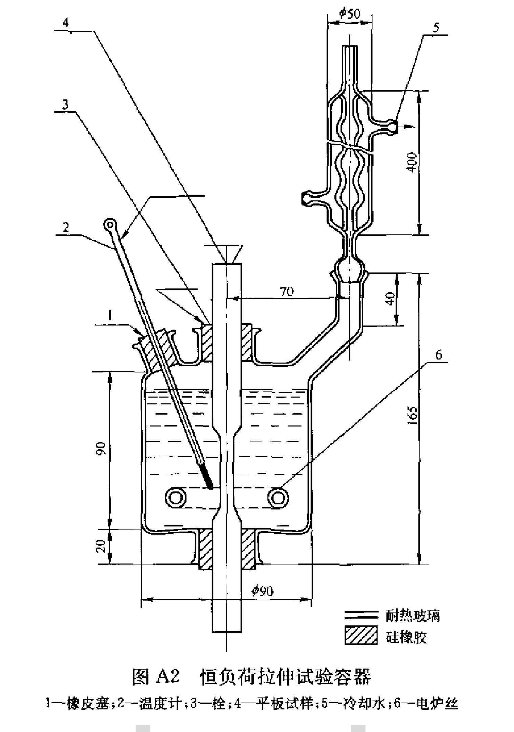

圖A1和圖A2分別為U型彎試驗容器和恒負荷拉伸試驗容器

試驗結(jié)果表示：破斷時間（h）、宏觀裂紋發(fā)生時間（h）、裂紋貫穿時間（h）

（2）ASTM G36-1994（2013）評定在沸騰的氯化鎂溶液中金屬及其合金的抗應(yīng)力腐蝕斷裂

試樣方法概述：1）將預定的試劑級質(zhì)量的氯化鎂和一些蒸餾水加入一個容器中。含有試劑的容器裝上溫度計和冷凝器，放置在熱源上加熱。當氯化鎂溶液沸騰時通過添加少量水或鹽調(diào)整以維持規(guī)定的濃度和沸點。2）溶液已穩(wěn)定在試驗要求的沸點后，加入應(yīng)受力的試樣。根據(jù)試驗示意圖，試樣要周期性檢齊。如果試驗過程超過7天，溶液要更換或建議采用相似的試驗裝置。

試驗溶液：MgCl₂·6H₂O+蒸餾水

試驗溫度：155℃±1℃

試驗裝置：燒瓶、冷凝器、凝氣管、溫度計、接口器等。

試驗裝置示意圖如下：

試驗結(jié)果表示；裂紋初次出現(xiàn)時間、裂紋增長速率、開裂時間
