国产精品久久久久久久久久久久久久久久久 _欧美刺激性大交免费视频_久久久久久久久久久久久女过产乱_深夜国产在线播放_欧美日韩不卡在线_欧美 日韩 国产精品_色综合小说天天综合网_精品人妻无码一区二区_成人在线爆射

1、金屬腐蝕速率的定義？應用領域？

金屬腐蝕后，其重量、厚度、機械性能、組織結構及電極過程都會發生變化。這些物理和力學性能的變化率可用來表示金屬腐蝕的程度。金屬腐蝕速率描述金屬均勻腐蝕程度的一種定量指標。在均勻腐蝕情況下，通常采用重量指標和深度指標，并以平均腐蝕率的形式表示。重量指標是單位金屬表面積單位時間內重量變化的數值；深度指標是單位時間內金屬厚度的減少數值。

金屬腐蝕速率測試的目的是檢測金屬在腐蝕介質中的腐蝕速率。金屬腐蝕速率測試在不銹鋼點腐蝕試驗、金屬材料縫隙腐蝕試驗、不銹鋼晶間腐蝕試驗、不銹鋼壓力容器晶間腐蝕敏感性檢驗、掛片腐蝕、電偶腐蝕試驗、鎳合金晶間腐蝕試驗和海水腐蝕試驗等一系列試驗中具有涉及。

2、金屬腐蝕速率測試相關檢測標準及其表示結果評定方式

（1）GB/T 4334-2008金屬和合金的腐蝕 不銹鋼晶間腐蝕試驗方法

不銹鋼晶間腐蝕B法（硫酸-硫酸鐵腐蝕試驗方法）和C法（65%硝酸腐蝕方法），以腐蝕速率評定晶間腐蝕傾向。不銹鋼晶間腐蝕D法（硝酸-氫氟酸腐蝕試驗方法）用溫度為70℃的10%硝酸和3%氫氟酸溶液中的腐蝕速率，同基準試樣腐蝕速率的比值來判定晶間腐蝕傾向。

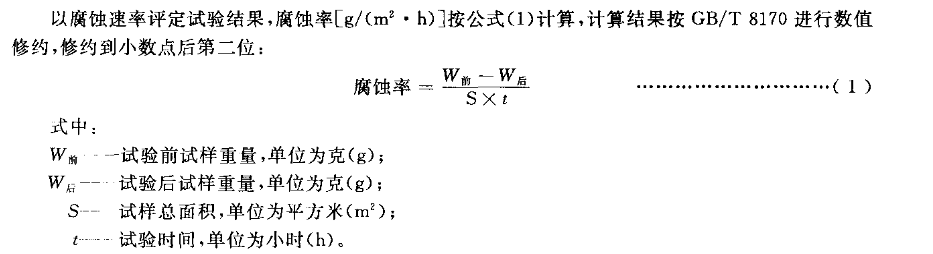

其中，方法B、方法C的腐蝕速率計算公式（1）如下：

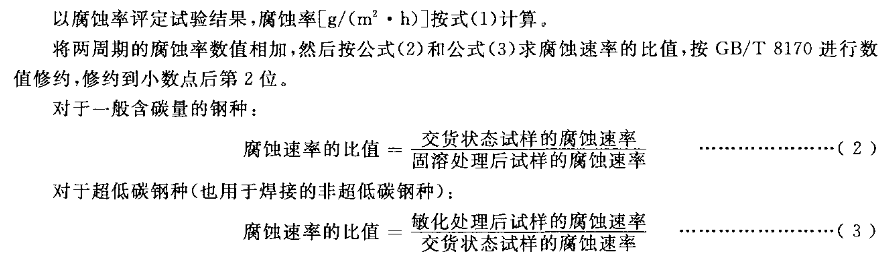

方法D以腐蝕速率和腐蝕速率的比值為結果判定，其中腐蝕速率公式如公式（1），腐蝕速率的比值公式如公式（2）和（3），如下圖所示：

（2）GB/T 21433-2008不銹鋼壓力容器晶間腐蝕敏感性檢驗

腐蝕率是指單位時間內金屬腐蝕效應的數值，如可采用單位時間內腐蝕深度的增加(mm/a)，或單位時間內，單位表面積上腐蝕金屬的失中[g/(m² .h)]來表示。晶間腐蝕深度是指在受腐蝕金屬表面的垂直方向，晶粒邊界的腐蝕深度超過晶粒本體的深度。

不銹鋼壓力容器晶間腐蝕敏感性檢驗的結果判定是以腐蝕率或腐蝕率比值來判定。

（3）ASTM G48-2011用氯化鐵溶液測定不銹鋼和相關合金點狀腐蝕和隙間腐蝕的試驗方法

結果表現形式：最大點腐蝕深度，平均點腐蝕深度，點腐蝕面密度，縫隙腐蝕深度等

單位面積失重，X=（m前-m后）/S總，一般要求X不大于0.0001g/cm²

（4）JB/T 7901-2001金屬材料實驗室均勻腐蝕全浸試驗方法

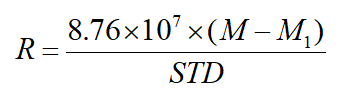

試驗結果采用腐蝕速率作為表達形式，其腐蝕速率的計算公式為：

式中：R--腐蝕速率，mm/a

M--試驗前的試樣質量，g

M₁--試驗后的試樣質量，g

S--試樣的總面積，cm²

T--試驗時間，h

      D--材料的密度，kg/m³

（5）GB/T 25147-2010工業設備化學清洗中金屬腐蝕率及腐蝕總量的測試方法 重量法

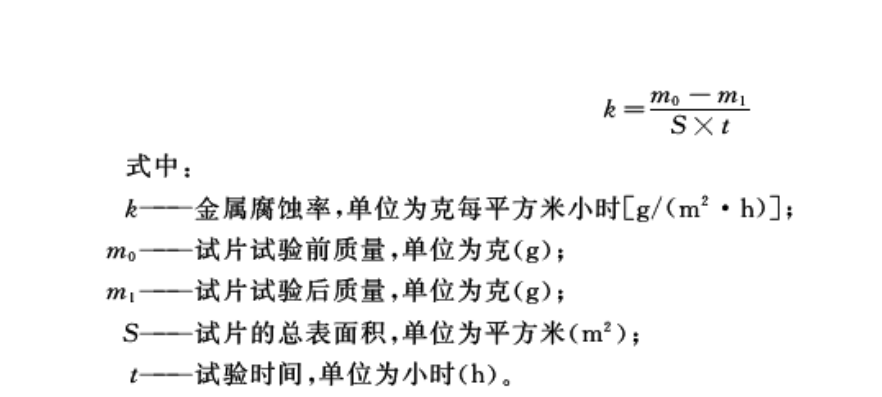

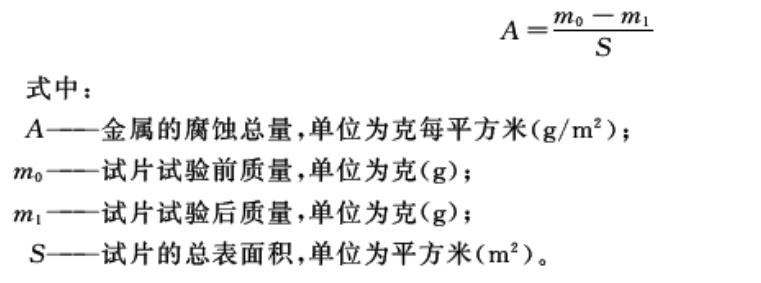

試驗結果表達形式為金屬腐蝕速率k和金屬腐蝕總量A，金屬腐蝕速率k和金屬腐蝕總量A的計算公式分別為：

（6）GB/T 7998-2005 鋁合金晶間腐蝕測定方法

結果評價：截面金相檢驗、晶間腐蝕深度并評級

（7）GB/T 26491-2011 5XXX系鋁合金晶間腐蝕試驗方法 質量損失法

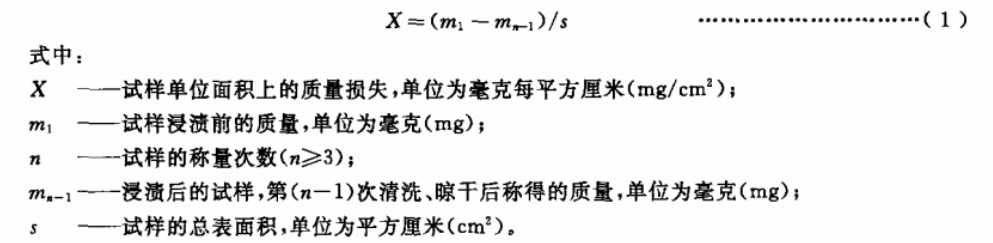

結果評價：單位面積質量損失（mg/cm²），其計算公式如下：

（8）GB/T 17897-2016 金屬和合金的腐蝕 不銹鋼三氯化鐵點腐蝕試驗方法

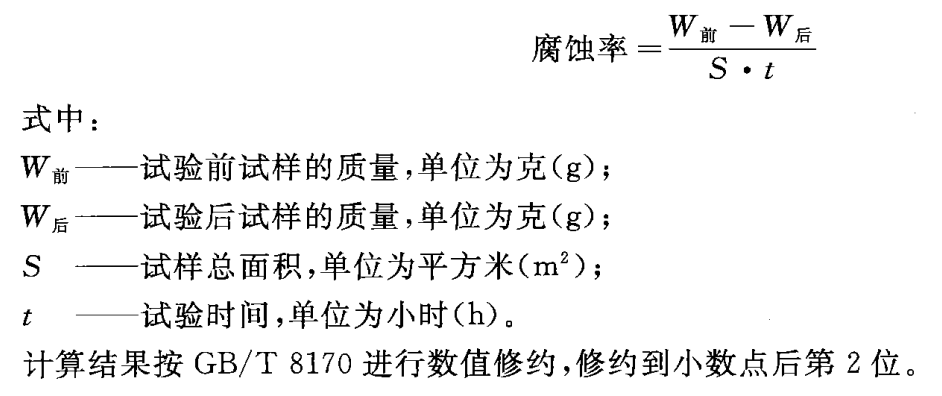

結果評定：單位面積、單位時間的失重表示，單位是g/（m²?h），腐蝕率的計算公式如下：

（9）JB/T 5326-1991儀表用金屬材料縫隙腐蝕試驗方法

試驗結果的表示：腐蝕質量損失率R、試樣平面和側面最大縫隙腐蝕深度，腐蝕質量損失率R的計算公式為：

式中：

R--單位時間面積試樣的質量損失，g/m²h

m₀--試驗前試樣的質量，g；

m_t--試驗后試樣的質量，g；

S--試樣的表面積，m²；

t--試驗周期，h。

（10）GB/T 10127-2002不銹鋼三氯化鐵縫隙試驗方法

試驗結果以失重腐蝕速率R表示，失重腐蝕速率R的計算公式為

式中：

R--腐蝕速率，單位為克每平方米小時（g.m^-2.h^-1）

M₁--試驗前試樣的質量，單位為克(g)；

M₂--試驗后試樣的質量，單位為克(g)；

S--試樣的總表面積，單位為平方米(m²)；

t--試驗時間，單位為小時(h)。

（11）GB/T 15748-2013船用金屬材料電偶腐蝕試驗方法

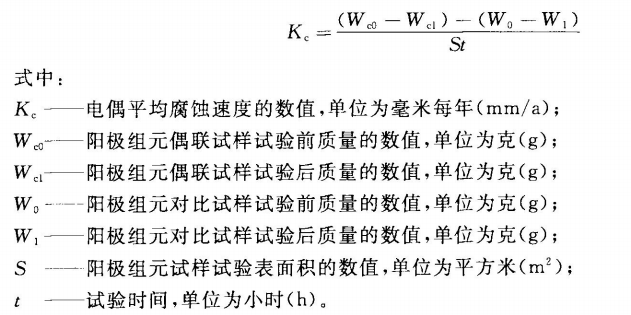

平均電偶腐蝕速度Kc按公式(1)計算：

（12）GB/T 15260-2016金屬和合金的腐蝕 鎳合金晶間腐蝕試驗方法

試驗結果評定：腐蝕速率、晶間腐蝕深度、晶間腐蝕傾向結果，其中腐蝕速率γcorr的計算公式如下：

式中；

γ_corr--腐蝕速率

K--常數

△m--失重，單位g

A--暴露面積，單位cm²

t--暴露時間，單位h

ρ--密度，單位g/cm³

（13）GB/T 6384-2008船舶及海洋工程用金屬材料在天然環境中的海水腐蝕試驗方法

試驗結果評定：腐蝕特征、腐蝕速率、局部腐蝕深度、點蝕密度、力學性能損失，其中腐蝕速率是指由腐蝕失重計算平均腐蝕減薄速率，單位為毫米每年（mm/a）

（14）GB/T 5776-2005金屬和合金的腐蝕 金屬和合金在表層海水中暴露和評定的導則

試驗結果評定：腐蝕失重、局部腐蝕、腐蝕破壞深度、拉伸性能，其中腐蝕失重結果應以腐蝕速率表達，如單位時間的腐蝕深度或暴露期間的厚度損失。
