国产精品久久久久久久久久久久久久久久久 _欧美刺激性大交免费视频_久久久久久久久久久久久女过产乱_深夜国产在线播放_欧美日韩不卡在线_欧美 日韩 国产精品_色综合小说天天综合网_精品人妻无码一区二区_成人在线爆射

一、過燒的介紹

過燒組織包括晶界局部熔化、顯微空洞，鋁合金表面發黑、氣泡及斷口呈灰色無光澤，鎂合金表面氧化瘤等。過燒造成材料失效，除了有過熱的粗大晶粒以外，就是對晶界的破壞。在原材料凝固時因為選擇結晶效應，低熔點元素和雜質元素匯聚到晶界位置而最后凝固，即晶界位置的材料熔點最低。工件加熱操作失當，爐溫超過該熔點溫度，晶界熔化失去強度(液態)，淬火就直接開裂;也可能冷卻時生成網狀晶界碳化物使工件脆化而開裂;還可能發生氧元素沿晶界通道快速向內部擴散，發生晶界內氧化，惡化晶界強度。對于高合金工模具鋼和鋁合金的淬火操作，要特別小心，因為加熱溫度離二相區之間的差值小，因為材料合金成分偏析，局部體積的晶界材料熔點可能高于熱處理工藝圖紙規定溫度，以及控溫操作誤差，從而發生過燒，使工件報廢。

過燒組織使零件性能嚴重惡化，極易產生熱處理裂紋，所以過燒是不允許的熱處理缺陷。一旦出現過燒，整批零件只能報廢。

因此，在熱處理生產中要嚴格防止出現過燒。

二、過燒危害舉例

圖1所示為W18Cr4V鋼的淬火過燒組織，由灰白色隱針狀馬氏體和殘留奧氏體基體、沿晶界亮白色網狀碳化物及黑色托氏體組織。

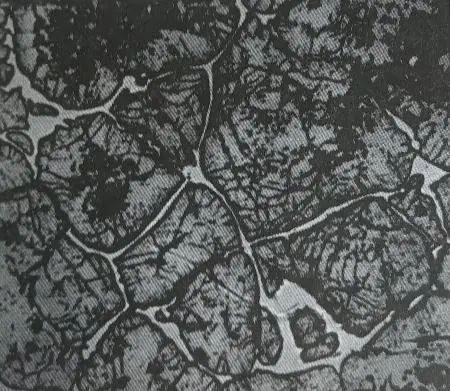

圖1 W18Cr4V 過燒組織 400X

若淬火加熱溫度過高，不僅使碳化物完全溶解，在隨后的冷卻過程中沿奧氏體晶界析出網狀或半網狀共晶碳化物，而且在晶內形成黑色網狀托氏體組織。

圖2所示為W18Cr4V鋼的嚴重淬火過燒組織，圖中白色區域為隱針狀淬火馬氏體和殘留奧氏體基體，大塊黑色組織為索氏體+托氏體混合組織，晶界處灰色魚骨狀為共晶萊氏體。由于加熱溫度過高，不僅使碳化物完全溶解，而且在奧氏體晶界上發生大量熔化，隨后冷卻時，在熔化處形成大量萊氏體組織，奧氏體晶粒中間出現黑色組織。這種嚴重的過燒組織會使刀具嚴重變形，出現收縮和皺皮，導致刀具報廢。

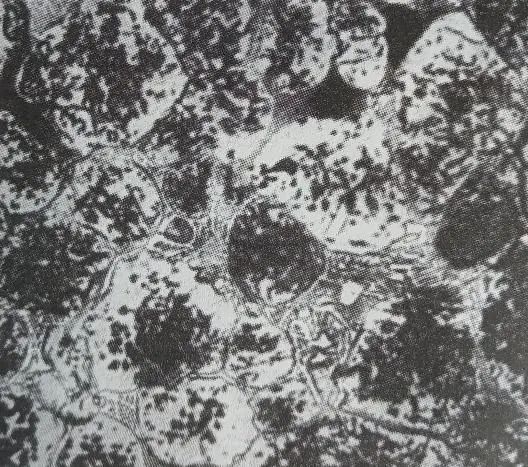

圖2 W18Cr4V嚴重過燒組織 400X

由于高速鋼奧氏體晶粒度的大小取決于淬火溫度的高低，故高速鋼在熱處理后就應進行晶粒度評定，這是熱處理臨爐檢測質量的方法之一。

圖3所示為2A12(LY12)高強度硬鋁合金殼體在固溶處理后全部開裂的典型過燒組織，侵蝕劑為混合酸水溶液。

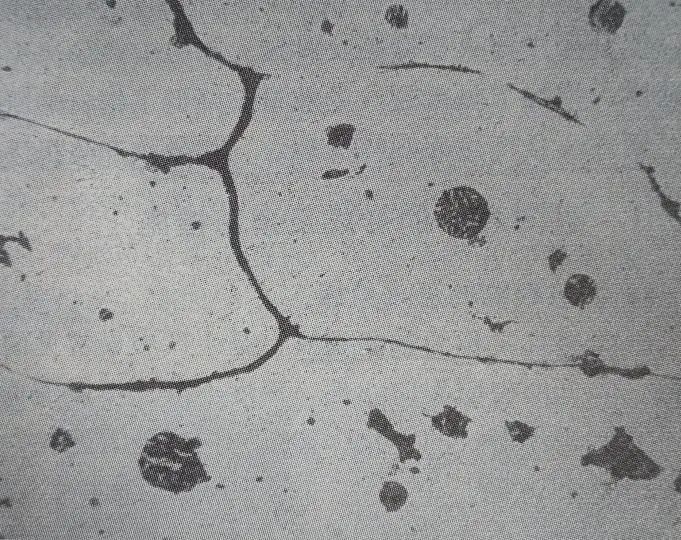

圖3 鋁合金過燒組織 400X

由圖3可見，在α固溶體上分布著大量復熔球，局部晶界已經復熔，可溶相已全部固溶于α固溶體中。造成過燒的原因是加熱溫度過高。

過燒，將使零件的性能嚴重惡化，對工件的危害是致命的。除了制定熱處理工藝時的嚴謹外，定期對設備進行TUS和SAT檢測也是必要的。
