国产精品久久久久久久久久久久久久久久久 _欧美刺激性大交免费视频_久久久久久久久久久久久女过产乱_深夜国产在线播放_欧美日韩不卡在线_欧美 日韩 国产精品_色综合小说天天综合网_精品人妻无码一区二区_成人在线爆射

1　前言

近些年來，隨著建筑的多樣化、個性化，建筑鋁型材表面朝著顏色多樣化方向發展。靜電粉末噴涂工藝采用綠色環保技術，具有工藝操作簡單、節能、安全、污染小等特點，生產的鋁型材表面涂層具有顏色多樣、色澤均勻、耐腐蝕、附著力強、耐候性及環保性能好等優點，壽命優于一般的氧化型材。但在鋁型材靜電粉末噴涂過程中，型材表面涂層也經常出現一些缺陷，對于這些問題，找出形成的原因及解決方法，并加強生產過程工藝控制，是保證粉末噴涂產品表面質量的關鍵。

2　粉末噴涂常見質量缺陷原因簡析

2.1　涂層色差

色差又稱色像差，是透鏡成像的一個嚴重缺陷，簡單來說就是顏色的差別（如圖1所示），GB 5237.4中要求粉末噴涂型材色差不大于1.5。在鋁型材靜電粉末涂裝中，涂膜產生色差的原因主要有粉末涂料和粉末涂裝工藝控制兩方面。

2.1.1　粉末涂料方面

在粉末涂裝產生色差，從粉末涂料本身考慮，可能的原因是配方選擇的原材料，例如顏料、固化劑等的耐熱性不太理想；另外，粉末涂裝廠的烘烤固化條件與粉末涂料生產廠調色時的烘烤固化條件之間有一定差距也可能引起涂層色差。

2.1.2　粉末涂裝過程方面

從粉末涂裝方面考慮，以下幾個方面的因素會影響粉末涂層的色差：

（1）涂層厚度不均勻，尤其是淺色粉末涂層，涂層膜厚不均而引起的色差更明顯。為了盡量減少涂層色差，在粉末涂裝中，必須保證一定程度的涂層厚度，而且涂層厚度要均勻；

（2）固化爐的溫度控制靈敏度差，溫度分布不均勻時涂層也容易產生色差。為了減少烘烤固化中的色差，要求固化爐的溫度分布較均勻；

（3）在粉末涂裝的烘烤工藝中，固化時間對涂層色差也有明顯的影響。特別是工件材料的厚度不同時，工件材料厚的比薄的升溫時間長，在輸送鏈速度固定的固化爐中，工件達到設定溫度后的有效固化時間短，這樣不同材料厚度工件之間也容易產生色差。因此，在粉末涂裝那些不同材質、厚度、形狀和大小的工件時，就應按照工件的材質、厚度、形狀和大小進行分類，然后分別設定不同烘烤時間進行烘烤固化；

（4）粉房換色，懸鏈停止時間太久，固化時間太長，導致型材在爐子中固化過度變色。

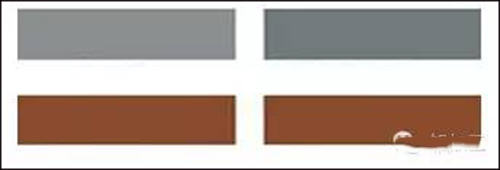

    圖1 涂層色差


2.2　涂層附著力差

國家標準規定，粉末噴涂型材的干附著性、濕附著性和沸水附著性達到0級。

2.2.1　粉末涂料方面

從粉末涂料考慮，如果在配方設計中樹脂的選擇或固化劑的品種和用量選擇不合理，成膜助劑的質量百分含量或者體積濃度不恰當都會影響到涂膜的附著力。

2.2.2　粉末涂裝過程方面

從粉末涂裝過程考慮，影響涂膜附著性能的主要原因有如下幾個方面：

（1）工件表面處理得不好。工件表面油污未清洗干凈，或者鉻化膜質量不好，表面沾污前處理槽液殘渣等，在此情況下，粉末涂裝以后涂膜與底材的附著力不好，同時導致涂膜耐沖擊性能下降，此時應通過加強工件的表面處理工藝來解決；

（2）固化爐的烘烤固化溫度、固化時間未能達到工藝要求，實際生產過程中需根據型材大小、粉末類型合理設置固化溫度及時間。在粉末涂料的固化條件中，固化時間是指被涂物達到固化溫度以后保溫的時間，而不是指工件放入烘烤爐以后就開始計算的時間。當工件材料愈厚，掛的件愈多，那么工件的熱容量也就愈大，工件升溫至控制溫度所需要的時間就愈長。如果有效烘烤時間不夠時，涂膜固化不完全，涂膜的物理力學性能就達不到要求。因此，在粉末涂裝中，需定期用爐溫跟蹤測定儀測定固化爐爐溫狀況，以確定合理的烘烤固化溫度和時間，這樣才能保證涂膜的完全固化；

（3）空壓機為涂裝過程提供輔助空氣，空氣排水、除油不充分會對涂裝質量產生直接影響。因此油水分離器、干燥機及排水裝置需做好日常維護保養工作，制定日常專人維護制度。

2.3　涂層橘皮

橘皮即涂層不均勻、不平整，目視如橘子皮狀（如圖2所示），引起橘皮的原因主要包括以下幾個方面：

（1）粉末質量問題，粉末流平劑等原材料質量不合格或配方問題；

（2）涂膜太薄，流平受阻不能很好展開，此時能看到型材基體紋理；涂膜超厚，涂膜表面呈斑紋狀桔皮；

（3）粉末涂料固化速度太快，自身流平性差；

（4）烘烤溫度過低，熔融流動性差；

（5）噴粉時粉末霧化不好。

其解決措施也應相應地從以下幾個方面去考慮：

（1）重新調整粉末涂料的固化速度和流平性，或選用新粉末涂料；

（2）做好涂裝過程膜厚控制，避免膜厚太薄或超厚；

（3）調整好靜電噴涂的工藝參數，主要應控制高壓靜電和工件表面與噴槍之間的距離，達到控制膜厚大小及涂裝均勻性的效果。

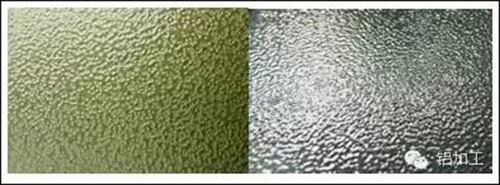

    圖2 涂層橘皮


2.4　涂層縮孔

縮孔即在涂層表面由一個中心點始發，在涂層表面形成的一個圓形凹陷。

2.4.1　粉末涂料方面

從粉末涂料本身考慮：

（1）粉末涂料本身的質量問題，如粉末涂料制造過程中混入油和水，以及樹脂本身的質量問題等；

（2）樹脂成份不同的粉末涂料混用，粉末涂料之間兼容性差；

2.4.2　粉末涂裝過程方面

從粉末涂裝角度來考慮，容易產生涂膜縮孔等弊病的原因有以下幾個方面：

（1）前處理脫脂不干凈，表面有油污，或者脫脂后水洗不凈造成處理液殘留而引起的縮孔；

（2）粉末涂料靜電噴涂所用的壓縮空氣中油、水含量超標，導致粉末涂料受污染；

（3）懸掛鏈上油污掉落到工件表面引起的縮孔；

（4）粉末涂料受潮嚴重時，也容易使涂膜產生縮孔。粉末涂料應在室溫和干燥的條件下存放，對那些已打開包裝但尚未用完的物料，一定要扎好塑料口袋防止受潮。特別要注意回收粉末涂料在回收過程中容易吸潮和帶進雜質等問題，回收粉要與新粉末涂料按一定比例混合后馬上使用。

2.5　顆粒

2.5.1　粉末涂料方面

從粉末涂料本身考慮，在粉末涂料制造過程中，粉末中帶入雜質或環境中的灰塵進入粉末涂料中，都可能引起表面顆粒（如圖3所示）。

2.5.2　粉末涂裝過程方面

從粉末涂裝過程考慮，下列問題容易引起涂膜顆粒：

（1）工件表面毛刺、麻坑等缺陷容易使涂膜出現顆粒。這是因為當粉末涂料烘烤固化，粉末涂料熔融流平時使工件表面封閉，隨著工件溫度的升高，毛刺和麻坑中的空氣壓力加大，從而拱起熔融流平的涂膜。解決這種問題的根本措施是控制型材擠壓過程的表面質量；

（2）工件表面處理不干凈，表面處理液中的殘渣等雜質仍附著在工件表面上，在進行粉末噴涂時容易產生涂膜顆粒。這種問題只要通過及時清理前處理殘渣，在水洗工藝中將工件清洗干凈就能解決；

（3）在靜電粉末涂裝中，噴粉室周圍的生產環境不干凈，特別是空氣中的一些粉塵和顆粒物被帶進粉末涂料或噴粉室，在粉末涂料熔融流平時，成為涂膜中的顆粒。這種問題通過將噴粉室與生產車間隔離，以防止生產車間的灰塵和污物帶進噴粉室；

（4）在回收粉末涂料過程中，回收粉末未過篩或篩網目數太小會引起涂層顆粒。解決這種問題的方法是選用合適目數的篩網，回收粉末經自動或手動振動篩，篩后的粉末再與新粉按比例混合后使用；

（5）粉末揮發物在固化爐內結成絮狀物或輸送鏈掛具上顆粒掉落，都會產生涂層顆粒。解決這種問題的方法是及時清理固化爐及輸送鏈上附著的雜質。

    圖3 顆粒


3　小結

靜電粉末噴涂生產過程中，需正確控制好各個工藝環節，并根據生產實際情況進行調整。對生產中出現的質量問題要及時分析并解決，通過加強生產工藝控制，形成操作規程并嚴格落實，以保證產品質量的穩定與可靠。

　　容大擁有一批在業內取得顯著成就的專業技術人員，在行業內有著豐富的檢測經驗。秉承著專注、專業、高效、想客戶所想的理念，公司積極增加項目和完善更先進的測試儀器設備，保障每一個檢測，分析，研發任務優質高效的完成。同時通過專業所長,為全球數萬家優質客戶提供最及時的行業技術標準信息，和更高精尖的分析檢測解決方案。

　　容大檢測分別成立了閥門實驗室，腐蝕實驗室，金相實驗室，力學實驗室，無損實驗室，耐候老化實驗室。涉及的服務范圍已廣泛覆蓋到鋼鐵材料，有色金屬材料，石油化工設備，通用機械設備，冶金礦石，建筑工程材料、航空航天材料，高鐵船舶材料，汽車用零部件、非金屬材料，電子電工產品等各個領域，并獲得了CMA和CNAS“雙重認可”。

侵權刪
