国产精品久久久久久久久久久久久久久久久 _欧美刺激性大交免费视频_久久久久久久久久久久久女过产乱_深夜国产在线播放_欧美日韩不卡在线_欧美 日韩 国产精品_色综合小说天天综合网_精品人妻无码一区二区_成人在线爆射

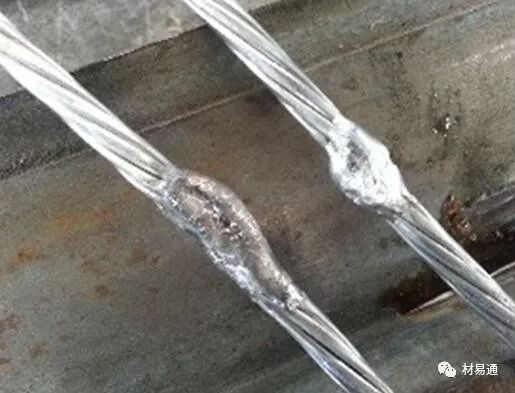

鋁合金在我們的生活上應用非常的廣泛，主要原因是重量輕，硬度高，受到人們的廣泛使用，然而鋁合金的焊接卻是一門高強度的技術活。下面小編就來為大家介紹一下鋁合金焊接的特點、焊接方法、難點、焊接材料以及焊前準備。

鋁合金焊接的特點

1、鋁在空氣中及焊接時極易氧化，生成的氧化鋁（Al2O3）熔點高、非常穩定，不易去除。阻礙母材的熔化和熔合，氧化膜的比重大，不易浮出表面，易生成夾渣、未熔合、未焊透等缺欠。鋁材的表面氧化膜和吸附大量的水分，易使焊縫產生氣孔。焊接前應采用化學或機械方法進行嚴格表面清理，清除其表面氧化膜。在焊接過程加強保護，防止其氧化。鎢極氬弧焊時，選用交流電源，通過“陰極清理”作用，去除氧化膜。氣焊時，采用去除氧化膜的焊劑。在厚板焊接時，可加大焊接熱量，例如，氦弧熱量大，利用氦氣或氬氦混合氣體保護，或者采用大規范的熔化極氣體保護焊，在直流正接情況下，可不需要“陰極清理”。

2、鋁及鋁合金的熱導率和比熱容均約為碳素鋼和低合金鋼的兩倍多。鋁的熱導率則是奧氏體不銹鋼的十幾倍。在焊接過程中，大量的熱量能被迅速傳導到基體金屬內部，因而焊接鋁及鋁合金時，能量除消耗于熔化金屬熔池外，還要有更多的熱量無謂消耗于金屬其他部位，這種無用能量的消耗要比鋼的焊接更為顯著，為了獲得高質量的焊接接頭，應當盡量采用能量集中、功率大的能源，有時也可采用預熱等工藝措施。

3、鋁及鋁合金的線膨脹系數約為碳素鋼和低合金鋼的兩倍。鋁凝固時的體積收縮率較大，焊件的變形和應力較大，因此，需采取預防焊接變形的措施。鋁焊接熔池凝固時容易產生縮孔、縮松、熱裂紋及較高的內應力。生產中可采用調整焊絲成分與焊接工藝的措施防止熱裂紋的產生。在耐蝕性允許的情況下，可采用鋁硅合金焊絲焊接除鋁鎂合金之外的鋁合金。在鋁硅合金中含硅 0.5%時熱裂傾向較大，隨著硅含量增加，合金結晶溫度范圍變小，流動性顯著提高，收縮率下降，熱裂傾向也相應減小。根據生產經驗，當含硅 5%——6%時可不產生熱裂，因而采用 SAlSi 條（硅含量 4.5%——6%)焊絲會有更好的抗裂性。

4、鋁對光、熱的反射能力較強，固、液轉態時，沒有明顯的色澤變化，焊接操作時判斷難。高溫鋁強度很低，支撐熔池困難，容易焊穿。

5、鋁及鋁合金在液態能溶解大量的氫，固態幾乎不溶解氫。在焊接熔池凝固和快速冷卻的過程中，氫來不及溢出，極易形成氫氣孔。弧柱氣氛中的水分、焊接材料及母材表面氧化膜吸附的水分，都是焊縫中氫氣的重要來源。因此，對氫的來源要嚴格控制，以防止氣孔的形成。

6、合金元素易蒸發、燒損，使焊縫性能下降。

7、母材基體金屬如為變形強化或固溶時效強化時，焊接熱會使熱影響區的強度下降。

8、鋁為面心立方晶格，沒有同素異構體，加熱與冷卻過程中沒有相變，焊縫晶粒易粗大，不能通過相變來細化晶粒。

鋁合金焊接的焊接方法

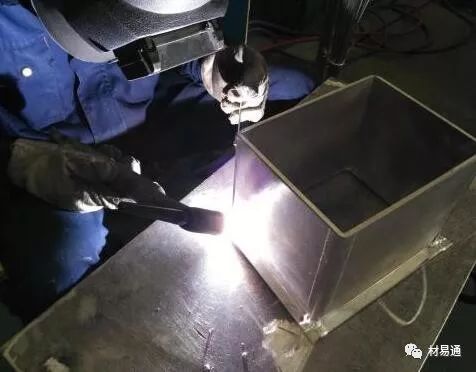

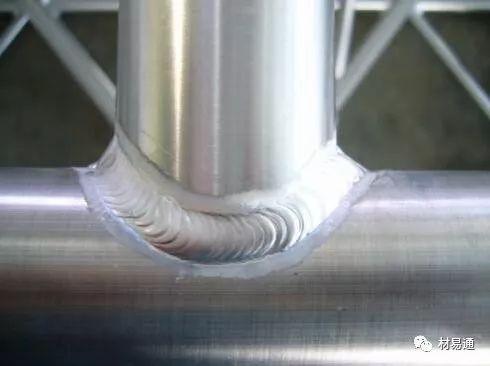

幾乎各種焊接方法都可以用于焊接鋁及鋁合金，但是鋁及鋁合金對各種焊接方法的適應性不同，各種焊接方法有其各自的應用場合。氣焊和焊條電弧焊方法，設備簡單、操作方便。氣焊可用于對焊接質量要求不高的鋁薄板及鑄件的補焊。焊條電弧焊可用于鋁合金鑄件的補焊。惰性氣體保護焊（TIG 或 MIG）方法是應用最廣泛的鋁及鋁合金焊接方法。鋁及鋁合金薄板可采用鎢極交流氬弧焊或鎢極脈沖氬弧焊。鋁及鋁合金厚板可采用鎢極氦弧焊、氬氦混合鎢極氣體保護焊、熔化極氣體保護焊、脈沖熔化極氣體保護焊。熔化極氣體保護焊、脈沖熔化極氣體保護焊應用越來越廣泛（氬氣或氬/氦混合氣）。

鋁合金焊接的幾種先進工藝:攪拌摩擦焊、激光焊、激光- 電弧復合焊、電子束焊。針對于焊接性不好和曾認為不可焊接的合金提出了有效的解決方法，幾種工藝均具有優越性，并可對厚板鋁合金進行焊接。

鋁合金焊接的難點

鋁合金由于重量輕、比強度高、耐腐蝕性能好、無磁性、成形性好及低溫性能好等特點而被廣泛地應用于各種焊接結構產品中，采用鋁合金代替鋼板材料焊接，結構重量可減輕50 %以上。

1、鋁合金焊接接頭軟化嚴重，強度系數低，這也是阻礙鋁合金應用的最大障礙。

2、鋁合金表面易產生難熔的氧化膜(Al2O3 其熔點為 2060 ℃) ，這就需要采用大功率密度的焊接工藝。

3、鋁合金焊接容易產生氣孔。

4、鋁合金焊接易產生熱裂紋。

5、線膨脹系數大，易產生焊接變形。

6、鋁合金熱導率大(約為鋼的 4 倍) ，相同焊接速度下，熱輸入要比焊接鋼材大 2——4 倍。

鋁合金焊接的焊接材料

1、焊絲。鋁及鋁合金焊絲的選用除考慮良好的焊接工藝性能外，按容器要求應使對接接頭的抗拉強度、塑性(通過彎曲試驗)達到規定要求，對含鎂量超過 3％的鋁鎂合金應滿足沖擊韌性的要求，對有耐蝕要求的容器，焊接接頭的耐蝕性還應達到或接近母材的水平。

2、保護氣體。保護氣體為氬氣、氦氣或其混合氣。交流加高頻 TIG 焊時，采用大于 99．9％純氬氣，直流正極性焊接宜用氦氣。MIG 焊時，板厚<25 mm 時宜用氬氣；板厚 25 mm——50 mm時氬氣中宜添加 10％——35％的氦氣；板厚 50mm-75mm 時氬氣中宜添加 l0％——35％或 50％的氦氣；當板厚>75 mm 時推薦采用添加 50％——75％氦氣的氬氣。氬氣應符合 GB／T 4842995《純氬》的要求。氬氣瓶壓低于 0.5 MPa 后壓力不足，不能使用。

3、鎢極。氬弧焊用的鎢極材料有純鎢、釷鎢、鈰鎢、鋯鎢四種。純鎢極的熔點和沸點高，不易熔化揮發，電極燒損及尖端的污染較少，但電子發射能力較差。在純鎢中加入 1％——2％氧化釷的電極為釷鎢極，電子發射能力強，允許的電流密度高，電弧燃燒較穩定，但釷元素具有一定的放射性，使用時應采取適當的防護措施。在純鎢中加入 1.8％——2.2％的氧化鈰(雜質≤0.1％)的電極為鈰鎢極。鈰鎢極電子逸出功低，化學穩定性高，允許電流密度大，無放射性，是目前普遍采用的電極。鋯鎢極可防止電極污染基體金屬，尖端易保持半球形，適用于交流焊接。

4、焊劑。氣焊用焊劑為鉀、鈉、鋰、鈣等元素的氯化物和氟化物，可去除氧化膜。

鋁合金焊接的焊前準備

1、焊前清理。鋁及鋁合金焊接時，焊前應嚴格清除工件焊口及焊絲表面的氧化膜和油污，清除質量直接影響焊接工藝與接頭質量，如焊縫氣孔產生的傾向和力學性能等。

2、墊板。鋁及鋁合金在高溫時強度很低，液態鋁的流動性能好，在焊接時焊縫金屬容易產生下塌現象。為了保證焊透而又不致塌陷，焊接時常采用墊板來托住熔池及附近金屬。墊板可采用石墨板、不銹鋼板、碳素鋼板、銅板或銅棒等。墊板表面開一個圓弧形槽，以保證焊縫反面成型。也可以不加墊板單面焊雙面成型，但要求焊接操作熟練或采取對電弧施焊能量嚴格自動反饋控制等先進工藝措施。

3、可進行焊前預熱。根據不同類型的鋁合金預熱溫度可為 100℃——200℃，可用氧一乙炔焰、電爐或噴燈等加熱。預熱可使焊件減小變形、減少氣孔等缺陷。

   隱石檢測擁有一批在業內取得顯著成就的專業技術人員，在行業內有著豐富的檢測經驗。秉承著專注、專業、高效、想客戶所想的理念，公司積極增加項目和完善更先進的測試儀器設備，保障每一個檢測，分析，研發任務優質高效的完成。同時通過專業所長,為全球數萬家優質客戶提供最及時的行業技術標準信息，和更高精尖的分析檢測解決方案。

　　隱石檢測分別成立了閥門實驗室，腐蝕實驗室，金相實驗室，力學實驗室，無損實驗室，耐候老化實驗室。從事常壓儲罐檢測，鍋爐能效檢測，金屬腐蝕檢測，應力應變檢測，無損探傷檢測，機械設備檢測，金相分析，石墨烯納米材料檢測，水質檢測，油品檢測涉及的服務范圍已廣泛覆蓋到鋼鐵材料，有色金屬材料，石油化工設備，通用機械設備，冶金礦石，建筑工程材料、航空航天材料，高鐵船舶材料，汽車用零部件、非金屬材料，電子電工產品等各個領域，并獲得了CMA和CNAS;雙重認可。
