国产精品久久久久久久久久久久久久久久久 _欧美刺激性大交免费视频_久久久久久久久久久久久女过产乱_深夜国产在线播放_欧美日韩不卡在线_欧美 日韩 国产精品_色综合小说天天综合网_精品人妻无码一区二区_成人在线爆射

1、什么是鋁合金應力腐蝕測試？

鋁合金是工業中應用最廣泛的一類有色金屬結構材料，在航空、航天、汽車、機械制造、船舶及化學工業中已大量應用，目前鋁合金是應用最多的合金。

應力腐蝕是指由腐蝕環境和靜態拉應力的同時作用而引起的金屬浸蝕，常導致裂紋的形成，引起金屬結構承載性能的明顯下降。鋁合金應力腐蝕應力腐蝕開裂作為一種局部腐蝕形式，是指金屬材料在拉應力和特定介質的共同作用下所引起的破壞。鋁合金應力腐蝕機理：1）陽極溶解機理，陽極溶解理論的基本觀點是，應力腐蝕開裂是由于裂紋尖端陽極快速連續溶解的結果，應力的存在加速了陽極溶解的速率并且促進金屬的分離；2）氫脆機理，氫脆機理認為，金屬在腐蝕介質中由于陰極作用產生氫氣，一部分氫氣擴散到金屬內部，使金屬的強度和韌性降低。鋁合金應力腐蝕試驗的目的是測試鋁合金抗應力腐蝕能力。

2、鋁合金應力腐蝕測試相關標準有？

GB/T 22640-2008 鋁合金加工產品的環形試樣應力腐蝕試驗方法

GB/T 33883-2017 7XXX系鋁合金應力腐蝕試驗 沸騰氯化鈉溶液法

ASTM G47-1998(2011) 測定2XXX和7XXX鋁合金制品對的應力腐蝕開裂敏感性的試驗

ASTM G139-2005(2011) 用斷裂負載法測定熱處理鋁合金產品應力腐蝕開裂的試驗方法

3、鋁合金應力腐蝕測試要點總結

（1）GB/T 22640-2008鋁合金加工產品的環形試樣應力腐蝕試驗方法

適用范圍：本標準規定了2XXX（銅含量1.8%~7.0%）系、7XXX（銅含量0.4%~2.8%）及6XXX系鋁合金加工產品的環形試樣應力腐蝕試驗方法；適用于2XXX（銅含量1.8%～7.0%）系、7XXX（銅含量0.4%～2.8%）及6XXX系的鋁合金板、管、棒、型、鍛件等加工產品。

試驗方法：本方法采用C形環試樣施加恒變應力，全浸或浸式浸入試驗溶液中，在規定的時間內檢驗材料是否腐蝕破裂、來評定材料的應力腐蝕敏感性及耐應力腐蝕能力。

試驗溶液：ρ=35g/L的氯化鈉溶液，pH為6.4~7.2

試驗溫度：27℃±1℃，相對濕度45%±6%

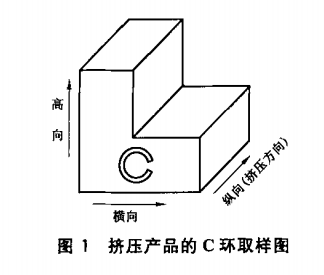

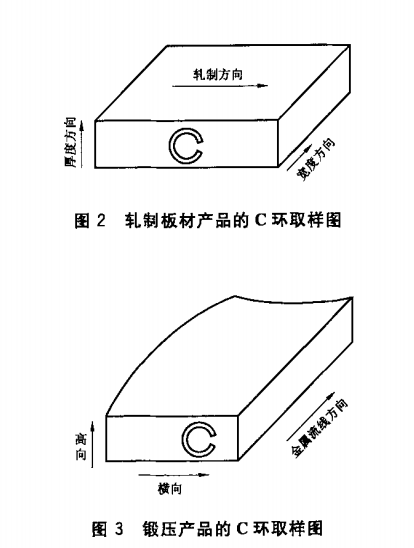

試樣要求：擠壓管、棒、型材產品的C環取樣如圖1所示，軋制板材產品的C環取樣如圖2所示，鍛壓產品的C環取樣如圖3所示。必須保證試樣的直徑為16mm~32mm，直徑與厚度的比值在10~16范圍內，試樣住表面的粗糙度不得大于0.8μm。

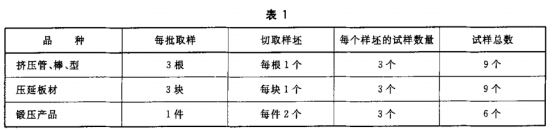

試樣數量：試樣數量按表1規定執行

試驗結果評定：試驗在規定的試驗時間內未發生破內為合格；若有一個試樣發生破裂，則為不合格。

（2）GB/T 33883-2017 7XXX系鋁合金應力腐蝕試驗 沸騰氯化鈉溶液法

適用范圍：本標準規定了7XXX系鋁合金應力腐蝕的沸騰氯化鈉溶液試驗方法；適用于沸騰氯化鈉溶液法檢驗含銅量低于1.2%的7XXX系鋁合金產品的應力腐蝕性能。

試驗方法概述：將施加恒應變或恒應力的試樣，持續浸泡在沸騰的氯化鈉溶液中，直至出現可見裂紋或達到規定時間為止，以試樣的持續時間或規定時間內是否出現裂紋評價材料的抗應力腐蝕能力。

試驗溶液：（6.0g±0.1g）氯化鈉+94.0g水制成60mg/mL的氯化鈉溶液，pH為6.4~7.2

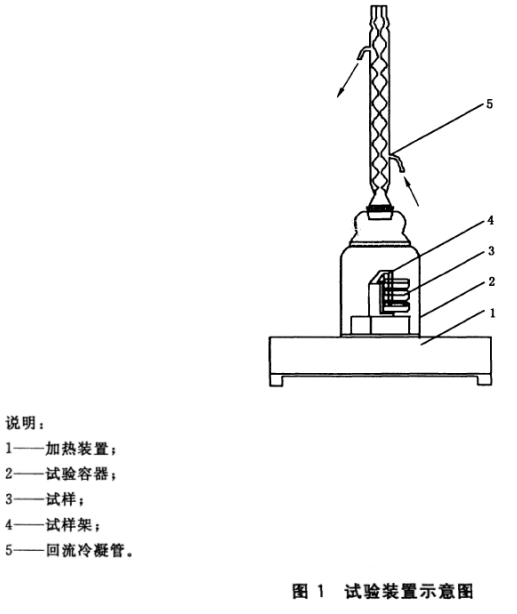

試驗裝置如圖1所示：

試樣要求：鑄造及加工產品尺寸規格為直徑、厚度或壁厚小于16mm，試樣類型為彎梁試樣或U型彎曲試樣；鑄造及加工產品尺寸規格為直徑、厚度或壁厚不小于16mm，試樣類型為環形試樣或單軸加載拉伸試樣；焊接產品采用焊接試樣

試驗結果評定：裂紋出現時間、是否出現裂紋

（3）ASTM G47測定2XXX和7XXX鋁合金制品對的應力腐蝕開裂敏感性的試驗

試樣要求：拉伸試樣，標準試樣，試樣長度≥100mm，工作段應長25.4mm，直徑6.35±0.13mm；小尺寸試樣，試樣長度≥100mm，工作段25.4mm，直徑3.81±0.05mm；C型環試樣，外徑≥15.88mm

試樣數量：3個

試驗周期：推薦周期10d或20d

（4）ASTM G139用斷裂負載法測定熱處理鋁合金產品應力腐蝕開裂的試驗方法

試樣要求：標準試樣，試樣長度≥100mm，工作段應長25.4mm，直徑6.35±0.13mm；小尺寸試樣，試樣長度≥100mm，工作段25.4mm，直徑3.81±0.05mm

試樣個數：每組3個試樣

試驗周期：10d、20d、90d
