国产精品久久久久久久久久久久久久久久久 _欧美刺激性大交免费视频_久久久久久久久久久久久女过产乱_深夜国产在线播放_欧美日韩不卡在线_欧美 日韩 国产精品_色综合小说天天综合网_精品人妻无码一区二区_成人在线爆射

氫致開裂（Hydrogen-induced cracking，簡稱為HIC）通常發(fā)生在水溶液中，由于氫通過擴散進(jìn)入鋼的基體中，導(dǎo)致鋼發(fā)生脆化和開裂。氫致開裂常常是因為在成型或精加工過程中偶然因素導(dǎo)致氫進(jìn)入鋼的基體。它通常受三方面因素影響：材料的性能、環(huán)境因素和應(yīng)力因素。

充氫后樣品表面鼓泡

在第二次世界大戰(zhàn)期間，英國皇家空軍一架噴火戰(zhàn)斗機由于機械故障從空中墜落，飛行員當(dāng)場斃命。這件事當(dāng)局非常重視，失事飛機的零件全部被收集起來，并成立了專門的調(diào)查組調(diào)查飛機失事的原因。調(diào)查組判斷飛機失事起因于主軸斷裂，在斷裂主軸內(nèi)部發(fā)現(xiàn)了很多細(xì)小的裂紋，當(dāng)時稱為發(fā)紋。

大約在1940年前后，中國科學(xué)院金屬研究所的創(chuàng)建者李薰先生博士畢業(yè)后開始在英國謝菲爾德大學(xué)開始從事相關(guān)研究工作，解決這個問題的前提條件是如何定量測試和分析鋼中的氫含量。隨后，李薰先生發(fā)明了定氫儀，用于測定鋼中的氫含量。最終證明是氫引起了飛機主軸的斷裂。李薰先生也成為氫致開裂領(lǐng)域的創(chuàng)始人。

含有鉻、鎳的高強鋼對氫很敏感，碳含量較高的鋼氫致開裂的傾向更大，低碳鋼不易發(fā)生氫致開裂，組織致密的鍛件比組織疏松的鑄件更易發(fā)生氫致開裂。氫原子滲透到鋼內(nèi)部以后，會降低晶粒間的原子結(jié)合力，使鋼材的韌性下降。

氫致開裂的斷口與其它脆性斷口很相似，高強材料容易出現(xiàn)沿晶斷口。對于低碳鋼，在沿晶的小刻面上容易出現(xiàn)細(xì)小的，發(fā)育不完整的韌窩，有人稱為“雞爪紋”。

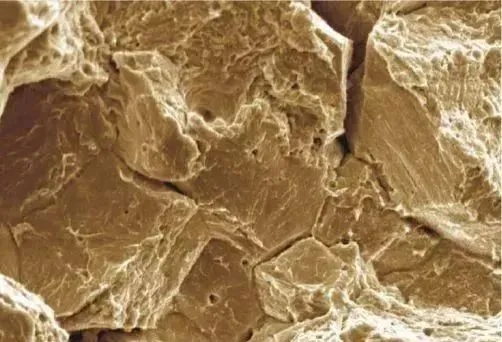

氫脆斷口

氫致開裂具的滯后性，對于焊接構(gòu)件，氫致開裂的發(fā)生具有突然性，會對人身和財產(chǎn)構(gòu)成嚴(yán)重威脅，需要引起高度重視。

如何消除金屬中的氫是大家最關(guān)心的問題。某些鋼材或用于特殊條件下的零件，必須進(jìn)行除氫處理，例如飛機上使用的鍍鋅件都要經(jīng)過除氫處理。彈性零件和高強度鋼上鍍鋅也需要進(jìn)行除氫。除氫采用加熱處理法將氫從零件內(nèi)部趕出去。除氫效果與除氫溫度、保溫時間有關(guān)。溫度高，時間長除氫越徹底。

通常，可以將欲除氫的構(gòu)件放置在真空烘箱內(nèi)，在200～250℃溫度下處理2～3h。熱油中除氫能獲得與在烘箱中除氫同樣的效果，受熱均勻，對設(shè)備要求也更為簡單。

免責(zé)聲明：本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有，如果涉及侵權(quán)，請第一時間聯(lián)系本網(wǎng)刪除。

隱石服務(wù)項目： HIC抗氫致開裂試驗   SSC硫化氫應(yīng)力腐蝕試驗   應(yīng)力導(dǎo)向氫致開裂SOHIC試驗   API 622防逸散過程閥門填料型式試驗   均勻腐蝕試驗   高溫高壓腐蝕試驗   金屬腐蝕速率檢測   鋁合金晶間腐蝕檢測   中性鹽霧試驗
