国产精品久久久久久久久久久久久久久久久 _欧美刺激性大交免费视频_久久久久久久久久久久久女过产乱_深夜国产在线播放_欧美日韩不卡在线_欧美 日韩 国产精品_色综合小说天天综合网_精品人妻无码一区二区_成人在线爆射

1、什么是恒溫恒濕測(cè)試？

恒溫恒濕測(cè)試是評(píng)價(jià)塑料、橡膠、泡沫塑料、漆膜、元件或設(shè)備等抗環(huán)境和氣候老化能力。恒溫恒濕測(cè)試應(yīng)用范圍有非金屬材料、有機(jī)材料(如涂料、油漆、清漆、染料、布料、印刷包裝、粘合劑、汽摩行業(yè)零件、化妝品、元件或設(shè)備、金屬、電子、電鍍、橡膠、塑膠及其制品等)。漆膜耐濕熱性是指漆膜對(duì)高溫高濕環(huán)境作用的抵抗能力。

在恒溫恒濕試驗(yàn)中，濕度一般應(yīng)加在高溫段，在對(duì)濕度誘發(fā)的故障機(jī)理分析的同時(shí)要考慮高溫及后期的低溫的綜合作用。在機(jī)械特性方面，濕氣侵入材料的表面進(jìn)材料分解、長(zhǎng)霉及形變等。如果和高溫同時(shí)作用，絕緣材料的吸濕加快，甚至會(huì)產(chǎn)生吸制，擴(kuò)散及吸收現(xiàn)象和呼吸作用，使材料表面腫脹、交形、起泡、變粗，還會(huì)使活動(dòng)部件摩擦增加甚至卡死，在電氣方面，由于潮濕，在溫度變化時(shí)易產(chǎn)生凝霜現(xiàn)象，從而造成電氣短路。

2、恒溫恒濕測(cè)試的標(biāo)準(zhǔn)有哪些？

GB/T 1740-2007漆膜耐濕熱測(cè)定法

GB/T 2423.3-2016環(huán)境試驗(yàn) 第2部分：試驗(yàn)方法 試驗(yàn)Cab：恒定濕熱試驗(yàn)

GB/T 12000-2017塑料 暴露于濕熱、水噴霧和鹽霧中影響的測(cè)定

GB/T 15905-1995硫化橡膠濕熱老化試驗(yàn)方法

ASTM D2126-2015硬質(zhì)泡沫塑料對(duì)熱老化和濕老化反應(yīng)的標(biāo)準(zhǔn)試驗(yàn)方法

ISO 4611-2010塑料 濕熱、噴水和鹽霧對(duì)暴露效果的測(cè)定

IEC 60068-2-78:2012環(huán)境試驗(yàn) 第2-78部分：試驗(yàn) 試驗(yàn)室：穩(wěn)態(tài)濕熱

GJB 150.9A-2009軍用裝備實(shí)驗(yàn)室環(huán)境試驗(yàn)方法第9部分：濕熱試驗(yàn)

3、恒溫恒濕測(cè)試的要點(diǎn)總結(jié)

（1）GB/T 1740-2007漆膜耐濕熱測(cè)定法

適用范圍：本標(biāo)準(zhǔn)規(guī)定了色漆、清漆或相關(guān)產(chǎn)品的涂層抗高溫、高濕環(huán)境能力的試驗(yàn)方法；本標(biāo)準(zhǔn)適用于漆膜耐濕熱性能的測(cè)定。

試驗(yàn)設(shè)備：調(diào)溫調(diào)濕箱

試樣要求：推薦試樣尺寸為150mm*70mm*1mm；3塊試板

試驗(yàn)溫度：（47±1）℃，相對(duì)濕度為（96±2）%

試驗(yàn)時(shí)間：連續(xù)試驗(yàn)48h檢查一次，兩次檢查后，每隔72h檢查一次，試驗(yàn)時(shí)間雙方約定

試驗(yàn)結(jié)果評(píng)定：評(píng)定試板生銹、起泡、變色、開(kāi)裂或其他破壞現(xiàn)象；評(píng)定綜合破壞等級(jí)

（2）GB/T 2423.3-2016環(huán)境試驗(yàn) 第2部分：試驗(yàn)方法 試驗(yàn)Cab：恒定濕熱試驗(yàn)

適用范圍：本部分規(guī)定了確定元件或設(shè)備在高濕度的條件下使用、貯存和運(yùn)輸時(shí)適應(yīng)性的試驗(yàn)方法；本部分的目的是用于確定規(guī)定時(shí)間內(nèi)恒定溫度、無(wú)凝露的高濕環(huán)境對(duì)試驗(yàn)樣品的影響；本部分適用于小型設(shè)備或元件，也適用于大型設(shè)備，同時(shí)適用于散熱和非散熱試驗(yàn)樣品。

試驗(yàn)裝置：試驗(yàn)箱應(yīng)按IEC 60068-3-6的規(guī)定進(jìn)行安裝確認(rèn)

嚴(yán)酷等級(jí)：試驗(yàn)的嚴(yán)酷等級(jí)由溫度、相對(duì)濕度、試驗(yàn)持續(xù)時(shí)間共同決定。除非相關(guān)規(guī)范規(guī)定，試驗(yàn)的溫度和相對(duì)濕度應(yīng)從表1中選擇：

試驗(yàn)周期：推薦的持續(xù)時(shí)間為：12h、16h、24h、2d、4d、10d、21d或56d

試驗(yàn)結(jié)果評(píng)定：對(duì)試驗(yàn)樣品的外觀進(jìn)行檢查、對(duì)其電氣和機(jī)械性能進(jìn)行檢測(cè)

（3）GB/T 12000-2017塑料 暴露于濕熱、水噴霧和鹽霧中影響的測(cè)定

適用范圍：本標(biāo)準(zhǔn)規(guī)定了塑料暴露于濕熱、水噴霧和鹽霧的條件，以及在給定的暴露周期后一些重要性能變化的評(píng)價(jià)方法；本標(biāo)準(zhǔn)一般適用于所有塑料標(biāo)準(zhǔn)試樣、制品或部件；本標(biāo)準(zhǔn)分別規(guī)定了以下測(cè)定方法：質(zhì)量變化；尺寸和外觀變化；其它物理性能變化。

試驗(yàn)原理：在暴露前和在規(guī)定環(huán)境條件下給定周期暴露后，測(cè)定試樣的一項(xiàng)或幾項(xiàng)性能，并觀察外觀變化。如有需要，可在暴露后先進(jìn)行干燥處理或重新進(jìn)行狀態(tài)調(diào)節(jié)處理，以獲得同原始試樣相同的、與大氣濕度平衡的狀態(tài)，再進(jìn)行性能的測(cè)定。

穩(wěn)態(tài)試驗(yàn)：溫度 40⁺²_-1℃，相對(duì)濕度 93⁺⁴_-8%，推薦暴露周期為12h、16h、24h、48h、96h、240h

循環(huán)試驗(yàn)：該試驗(yàn)需要試驗(yàn)箱和試樣經(jīng)歷一定次數(shù)的24h循環(huán)，循環(huán)溫度應(yīng)維持在一上限溫度值和（25±3）℃，在（40±1）℃（循環(huán)次數(shù)應(yīng)為2、6、12、21或56）和（55±1）℃（循環(huán)次數(shù)應(yīng)為1、2或6）兩個(gè)溫度之一選作上限溫度

水霧試驗(yàn)：pH為6~7，試驗(yàn)溫度（40±2）℃

鹽霧試驗(yàn)：（50±5）g/L的氯化鈉溶液，試驗(yàn)箱內(nèi)溫度（35±2）℃，推薦試驗(yàn)周期為2h、6h、24h、48h、96h、168h、240h、480h、720h和1000h

試驗(yàn)結(jié)果評(píng)定：質(zhì)量變化、尺寸和外觀變化、其它物理性能變化

（4）GB/T 15905-1995硫化橡膠濕熱老化試驗(yàn)方法

適用范圍：本標(biāo)準(zhǔn)規(guī)定了硫化橡膠在潮濕的熱空氣環(huán)境下進(jìn)行的老化試驗(yàn)方法；本標(biāo)準(zhǔn)適用于評(píng)價(jià)橡膠耐濕熱老化的性能。

試驗(yàn)方法概要：將橡膠試樣暴露于潮濕的熱空氣環(huán)境中，經(jīng)受熱空氣和水氣的作用，按預(yù)定時(shí)間檢測(cè)試樣性能的變化，從而評(píng)價(jià)橡膠濕熱老化性能。

試樣要求：按照GB 9865的有關(guān)規(guī)定進(jìn)行制樣，檢測(cè)每項(xiàng)性能的試樣不少于3個(gè)

試驗(yàn)條件：恒定試驗(yàn)環(huán)境，恒定溫度（40±2）℃，相對(duì)濕度93%，如果做加速老化，溫度建議采用70±2℃；交變?cè)囼?yàn)環(huán)境，下限溫度為25±3℃，上限溫度為（40±2）℃或（55±2）℃，相對(duì)濕度為（93±3）%；推薦試驗(yàn)周期為24h或24h的倍數(shù)，或是7d或7d的倍數(shù)

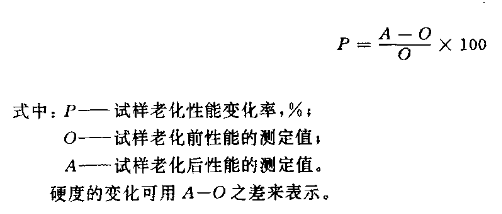

試驗(yàn)結(jié)果評(píng)定：試樣老化性能變化率，其計(jì)算公式如下：
